Tipo di luce (WD-06) Cuscinetto a spallo degli ingranaggi esterni per la macchina a ripieno

Stato di disponibilità:
Quantità:
  • WD-061.20.1094

  • XZWD

A cuscinetto da splewing  o anello di griglia [ing]  è un rotazionale cuscinetto ad elementi rotolanti  o cuscinetto semplice  Ciò supporta in genere un carico pesante ma lento o lento, spesso una piattaforma orizzontale come una convenzionale gru, un yarder swingo la piattaforma rivolta al vento di un asse orizzontale mulino a vento. (A "slew " significa girare senza cambio di luogo.)


I cuscinetti delle splewing sono spesso realizzati con i denti degli ingranaggi integrati con la gara interna o esterna, utilizzata per guidare la piattaforma rispetto alla base.

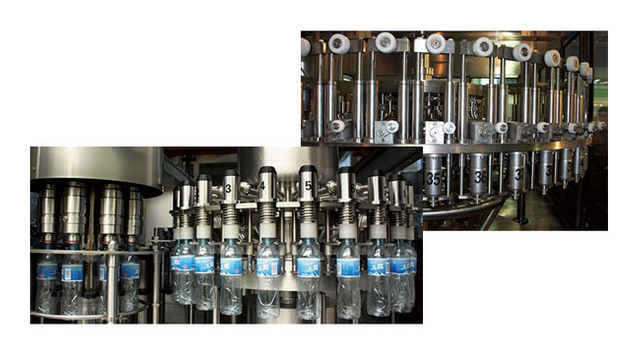

Il cuscinetto a pile di tipo luminoso è progettato con struttura compatta, luce peso e rotazione flessibile. La macchina di riempimento utilizza tale slewing Il cuscinetto è realizzato un riempimento automatico continuo e stabile.

Cuscinetto a piombo

Il cuscinetto a sezione sottile,  L'anello di splewing ha la stessa struttura con ordinario  cuscinetto a luci, ma il peso è leggero e ruota in modo flessibile.

Tytle: WD-061

Wight/kg: 31-91

Punti di forza: la posizione del capezzolo dell'olio può essere modificata in base all'applicazione dell'utente.

Applicazione:

1.  macchinari alimentari,

2.Canning Machinery

3. Macchinari ambientali ecc.

Dati degli ingranaggi:

-0.8--0.5. "Km " è la riduzione dei addendum; M: modulo; Z: denti nn.


  Per ottenere il disegno (PDF), si prega di clik sul modello.


Modello
PDF.Format
Peso (kg Dimensione strutturale (mm) Dati degli ingranaggi Gear Force (KN) Liquidazione (mm)
D3 D1 H1 H2 Hu Ho d m z Km b Consentito Max Assiale Radiale
WD-061.20.0414.pdf
31 412.5 416 46 46 10.5 10.5 495 5 99 -0.5 45.5 11.75 23.5 ≤0,28 ≤0.24
WD-061.20.0544.pdf
43 542.5 546 46 46 10.5 10.5 630 6 105 -0.6 45.5 14.2 28.4 ≤0,30 ≤0,26
WD-061.20.0644.pdf
52 642.5 646 46 46 10.5 10.5 732 6 122 -0.6 45.5 14.2 28.4 ≤0,30 ≤0,26
WD-061.20.0744.pdf
59 742.5 746 46 46 10.5 10.5 828 6 138 -0.6 45.5 14.2 28.4 ≤0,30 ≤0,26
WD-061.20.0844.pdf
71 842.5 846 46 46 10.5 10.5 936 8 117 -0.8 45.5 18.93 37.86 ≤0,30 ≤0,26
WD-061.20.0944.pdf
77 942.5 946 46 46 10.5 10.5 1032 8 129 -0.8 45.5 18.93 37.86 ≤0,30 ≤0,26
WD-061.20.1094.pdf
91 1093 1095 46 46 10.5 10.5 1184 8 148 -0.8 45.5 18.93 37.86 ≤0,30 ≤0,26


Modello Dimensioni (mm) Dimensione di montaggio (mm)
D de H D1 D2 n Φ M t
WD-061.20.0414 504 342 56 455 368 20/24 13.5 12 20
WD-061.20.0544 641 472 56 585 498 28/32 13.5 12 20
WD-061.20.0644 743 572 56 685 598 32/36 13.5 12 20
WD-061.20.0744 839 672 56 785 698 36/40 13.5 12 20
WD-061.20.0844 950 772 56 885 798 36/40 13.5 12 20
WD-061.20.0944 1046 872 56 985 898 40/44 13.5 12 20
WD-061.20.1094 1198 1022 56 1135 1048 44/48 13.5 12 20



Nota:

1. N1 è il numero di fori lubrificanti. Coppa di olio M8 × 1JB/T7940.1 ~ JB/T7940.

2. La posizione del capezzolo del petrolio può essere modificata in base all'applicazione dell'utente.

3. "km " è una riduzione del addendum; M: modulo; Z: denti nn.

4. Per la capacità della curva di carico, scaricare il nostro catalogo per il cuscinetto a luci.
