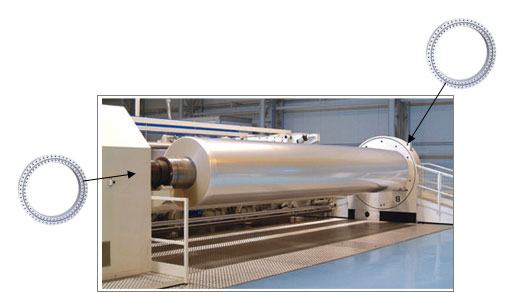

Luce Il cuscinetto da tipo di tipo potrebbe risparmiare peso, creare spazio, ridurre l'attrito, Aumenta la flessibilità di progettazione e fornisci un'eccellente precisione di corsa.
Xuzhou Wanda Slewing Bearing Co., Ltd può produrre molti cuscinetti di sostituzione e altri famosi marchi, confrontando con loro, abbiamo un prezzo e una consegna molto competitivi. Se hai qualche domanda su questi cuscinetti a slewing, forniamo il numero e ti daremo citazione rapida e consegna. Inoltre, possiamo anche fornire il cuscinetto a lucentezza in base al disegno o al design del cliente stesso.
I cuscinetti a splewing possono ospitare carichi assiali, radiali e del momento che agiscono singolarmente o in combinazione e in qualsiasi direzione.
Per ottenere il disegno (PDF), si prega di clik sul modello.
| Modello PDF.Format | Il peso kg | Dimensioni (mm) | Dimensione di montaggio (mm) | Dimensione strutturale (mm) | Liquidazione (mm) | |||||||||||||
| D | de | H | D1] | D2 | n | Φ | M | t | D3 | D1 | H1 | H2] | Hu | Ho | Assiale | Radiale | ||
 WD-060.20.0414.pdf | 29 | 486 | 342 | 56 | 460 | 368 | 24 | 13.5 | 12 | - | 412.5 | 415.5 | 45.5 | 45.5 | 10.5 | 10.5 | ≤0,28 | ≤0.24 |
 WD-060.20.0544.pdf | 37 | 616 | 472 | 56 | 590 | 498 | 32 | 13.5 | 12 | - | 542.5 | 545.5 | 45.5 | 45.5 | 10.5 | 10.5 | ≤0,30 | ≤0,26 |
 WD-060.20.0644.pdf | 44 | 716 | 572 | 56 | 690 | 598 | 36 | 13.5 | 12 | - | 642.5 | 645.5 | 45.5 | 45.5 | 10.5 | 10.5 | ≤0,30 | ≤0,26 |
| WD-060.20.0744.pdf | 52 | 816 | 672 | 56 | 790 | 698 | 40 | 13.5 | 12 | - | 742.5 | 745.5 | 45.5 | 45.5 | 10.5 | 10.5 | ≤0,30 | ≤0,26 |
| WD-060.20.0844.pdf | 60 | 916 | 772 | 56 | 890 | 798 | 40 | 13.5 | 12 | - | 842.5 | 845.5 | 45.5 | 45.5 | 10.5 | 10.5 | ≤0,30 | ≤0,26 |
| WD-060.20.0944.pdf | 67 | 1016 | 872 | 56 | 990 | 898 | 44 | 13.5 | 12 | - | 942.5 | 945.5 | 45.5 | 45.5 | 10.5 | 10.5 | ≤0,30 | ≤0,26 |
| WD-060.20.1094.pdf | 77 | 1166 | 1022 | 56 | 1140 | 1048 | 48 | 13.5 | 12 | - | 1092.5 | 1096 | 45.5 | 45.5 | 10.5 | 10.5 | ≤0,30 | ≤0,26 |
Nota:
1. N1 è il numero di fori lubrificanti. Coppa di olio M8 × 1JB/T7940.1 ~ JB/T7940.
2. La posizione del capezzolo del petrolio può essere modificata in base all'applicazione dell'utente.
3. "km " è una riduzione del addendum; M: modulo; Z: denti nn.
4. Per la capacità della curva di carico, scaricare il nostro catalogo per il cuscinetto a luci.
