Light WD-231 Cuscinetto a carrello esterno
XZWD
8482800000
Leggera alta velocità con ingranaggi esterni utilizzati per il cuscinetto a base di codi

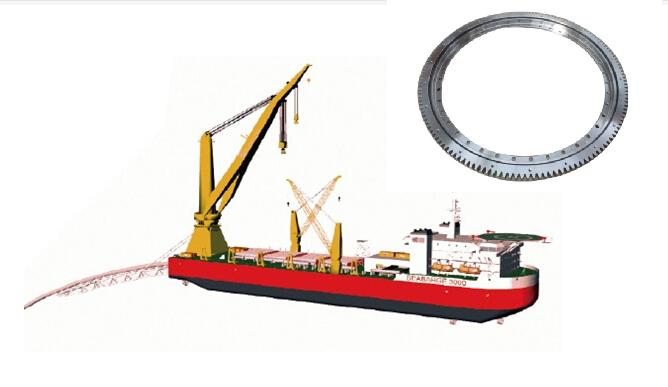

A cuscinetto da splewing o anello di splewing è un rotazionale cuscinetto ad elementi rotolanti o cuscinetto semplice Ciò supporta in genere un carico pesante ma lento o lento, spesso una piattaforma orizzontale come una convenzionel gru, un swing yarder,o La piattaforma rivolta al vento di un mulino a vento dell'asse orizzontale. (A "slew " significa girare senza cambio di luogo.)
NOTA: il cuscinetto a sezione sottile ha la stessa struttura con la normale lucentezza, ma il peso è leggero e ruota in modo flessibile, che ampiamente utilizzato nei macchinari alimentari, macchinari di conserve e macchinari ambientali ecc.
Tytle: WD-231
Wight/kg: 29-82.5kg
Punti di forza: la posizione del capezzolo dell'olio può essere modificata in base all'applicazione dell'utente.
Applicazione:
1. Machine alimentari,
2.Canning Machinery
3. Macchinari ambientali ecc.
Dati degli ingranaggi: -0.8--0.5. "Km " è la riduzione del addendum; M: modulo; Z: denti nn.
Cuscinetti per le splewing di tipo leggero ampiamente applicazione in macchinari ingegneristici, macchinari per l'edilizia, macchinari di mining di metallurgia, macchinari a porte di spedizione, macchinari ambientali, macchinari industriali leggeri, macchinari petrolchimici, veicoli ingegneristici, dispositivi militari, macchinari alimentari, nachineria a comandatura, sistemi di parcheggio ecc.
PDF.Format
| Wght kg | Dimensione strutturale (mm) | Dati degli ingranaggi | Gear Force (KN) | Liquidazione (mm) | |||||||||||
| N1 | D3 | D1 | C | Hu | d | m | z | b | Km | Consentito | Max | Assiale | Radiale | ||
 WD-231.20.0414.pdf | 29.0 | 4 | 412.5 | 415.5 | 375 | 10.5 | 495 | 5 | 99 | 45.5 | -0.5 | 11.75 | 23.50 | ≤0,5 | ≤0,5 |
 WD-231.20.0544.pdf | 39.2 | 4 | 542.5 | 545.5 | 505 | 10.5 | 630 | 6 | 105 | 45.5 | -0.5 | 14.2 | 28.40 | ≤0,5 | ≤0,5 |
 WD-231.20.0644.pdf | 47.2 | 4 | 642.5 | 645.5 | 605 | 10.5 | 732 | 6 | 122 | 45.5 | -0.6 | 14.2 | 28.40 | ≤0,5 | ≤0,5 |
| WD-231.20.0744.pdf | 53.1 | 4 | 742.5 | 745.5 | 705 | 10.5 | 828 | 6 | 138 | 45.5 | -0.6 | 14.2 | 28.40 | ≤0,5 | ≤0,5 |
| WD-231.20.0844.pdf | 64.7 | 4 | 842.5 | 845.5 | 805 | 10.5 | 936 | 8 | 117 | 45.5 | -0.8 | 18.93 | 37.86 | ≤0,5 | ≤0,5 |
| WD-231.20.0944.pdf | 69.1 | 4 | 942.5 | 945.5 | 905 | 10.5 | 1032 | 8 | 129 | 45.5 | -0.8 | 18.93 | 37.86 | ≤0,5 | ≤0,5 |
| WD-231.20.1094.pdf | 82.5 | 4 | 1093 | 1095.5 | 1055 | 10.5 | 1184 | 8 | 148 | 45.5 | -0.8 | 18.93 | 37.86 | ≤0,5 | ≤0,5 |
In caso di domande o feedback, non esitate a contattarci.
