Sottile cuscinetto a spallo degli ingranaggi interni
XZWD
8482800000
I cuscinetti a spalline sono composti da due anelli, ognuno dei quali contiene una piste di precisione che viene indurita sulla superficie a una profondità specificata. Ogni anello è realizzato con una forgiatura in acciaio al carbonio medio. I cuscinetti dei slewing hanno una configurazione di contatto a quattro punti, con angoli di contatto a 45 ° di serie. Sono disponibili altre configurazioni di Raceway, come il rullo incrociato e il contatto a quattro punti. Queste altre opzioni sono spesso considerate nei casi in cui sono necessari carichi molto alti o requisiti di rigidità speciali.
I cuscinetti delle sponne sono necessari quando in una determinata macchina o sistema, una parte strutturale deve ruotare nella direzione opposta a un'altra lungo un asse fisso, garantendo al contempo il legame assiale e radiale tra le due parti.
Il cuscinetto leggero di pesi ha la stessa struttura con ordinario cuscinetto a luci, ma il peso è leggero e ruota in modo flessibile.
Applicazione del cuscinetto a piombo leggero:
1.Macchinari alimentari,
2.Canning Machinery
3. Macchinari ambientali ecc.
Capacità del cuscinetto leggera di pesi::
Catalogo cuscinetto a piombo leggero:

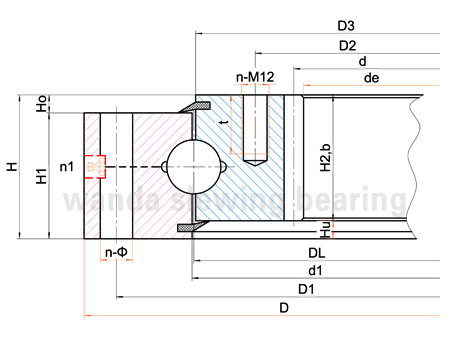

| Modello | Dimensioni (mm) | Dimensione di montaggio (mm) | |||||||
| D | de | H | D1 | D2 | n | Φ | M | t | |
| WD-062.20.0414 | 486 | 326.5 | 56 | 460 | 375 | 24 | 13.5 | 12 | 20 |
| WD-062.20.0544 | 616 | 445.2 | 56 | 590 | 505 | 32 | 13.5 | 12 | 20 |
| WD-062.20.0644 | 716 | 547.2 | 56 | 690 | 605 | 36 | 13.5 | 12 | 20 |
| WD-062.20.0744 | 816 | 649.2 | 56 | 790 | 705 | 40 | 13.5 | 12 | 20 |
| WD-062.20.0844 | 916 | 737.6 | 56 | 890 | 805 | 40 | 13.5 | 12 | 20 |
| WD-062.20.0944 | 1016 | 841.6 | 56 | 990 | 905 | 44 | 13.5 | 12 | 20 |
| WD-062.20.1094 | 1166 | 985.6 | 56 | 1140 | 1055 | 48 | 13.5 | 12 | 20 |
Nota:
1. N1 è il numero di fori lubrificanti. Coppa di olio M8 × 1JB/T7940.1 ~ JB/T7940.
2. La posizione del capezzolo del petrolio può essere modificata in base all'applicazione dell'utente.
3. "km " è una riduzione del addendum; M: modulo; Z: denti nn.
4. Per la capacità della curva di carico, scaricare il nostro catalogo per il cuscinetto a luci.
Se hai qualche domanda, non esitate a contattarci.
