Serie 01
XZWD

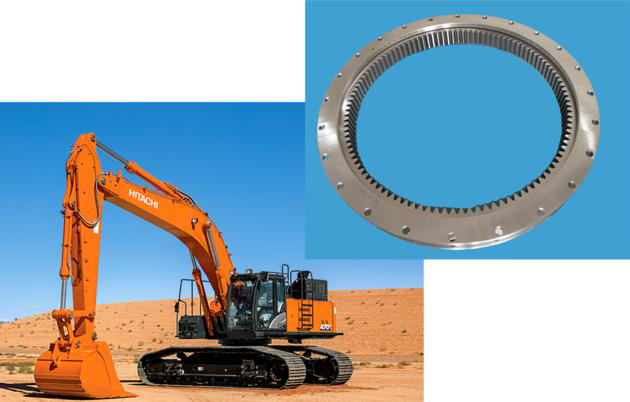

Cuscinetto a sfera a sfera a quattro punti
Questa configurazione è probabilmente lo stile più comune di anello di slewing per le gru e altre applicazioni che ruotano lentamente e trasmettono forze significative. Una singola fila di palline ruota all'interno di scanalature profonde situate sia nelle gare interne che esterne. Questo solco o pista in ogni gara è un terreno di precisione o lavorata a forma di un arco gotico. Un arco gotico, fondamentalmente due raggi all'interno di ogni gara, consente alla palla di contattare ogni gara in due punti. Due punti di contatto sull'interno e due punti di contatto nella gara esterna equivalgono a un anello di slewing a quattro punti di contatto.
L'angolo tra i suddetti punti di contatto e la linea centrale orizzontale della palla è indicato come angolo di contatto. I designer di anelli con soldatura selezionano un angolo di contatto in base all'applicazione. Un'applicazione come un supporto per le pistole, ad esempio, con carichi radiali significativi dovuti al rinculo a causa del fuoco, avrà comunemente un angolo di contatto basso, di solito nell'intervallo da 35 ° a 45 °. Una gru, con una spinta significativa e carichi di ribaltamento, generalmente avrà angoli di contatto più elevati, tra 50 ° e 60 °.
Gli anelli con insalazione a sfera da contatto a quattro punti sono tra le configurazioni più indulgenti quando montate su strutture di montaggio inadeguate. Out of-flatness e mancanza di rigidità, entro quantità ragionevoli, sono generalmente più prontamente accettati da stili di contatto a quattro punti. Poiché l'anello di slewing è progettato con il contatto "punto", i punti o l'angolo di contatto si muovono per ospitare un'inadeguatezza. Pur non essendo una situazione ideale dal punto di vista del produttore di anelli con slewing, tale perdono può essere un vantaggio per il produttore della gru rispetto al costo e alla struttura di montaggio.
