Singola riga a quattro punti a contatto cuscinetto a sfera (HS) ingranaggio esterno utilizzato per la gru jib

Un cuscinetto alenetico o anello di serie [ing] è un cuscinetto di elementi rotanti rotazionali o un cuscinetto semplice che in genere supporta un carico pesante ma lento o lento, spesso una piattaforma orizzontale come una gru convenzionale, un cantiere di swing o il piattaforma rivolta al vento di un mulino a vento dell'asse orizzontale. (A "slew " significa girare senza cambio di luogo.)
Rispetto ad altri cuscinetti ad elementi rotanti, i cuscinetti a goccia sono sottili nella sezione e sono spesso realizzati in diametri di un metro o più; I cuscinetti della spalna sulla ruota Falkirk sono di 4 metri di diametro e si adattano a un asse di 3,5 metri. I cuscinetti a splewing assomigliano ai cuscinetti della superficie di controllo dell'aeromobile di grandi dimensioni.
Stato di disponibilità:
Quantità:

Cuscinetto a sfera a sfera a contatto a quattro punti a fila singola

(Serie HS) Gear esterno

Gli anelli a spalla da contatto a quattro punti a fila singola sono composti da Due anelli di sedile, che progettano nella struttura compatta, contatto con sfere in acciaio con la corsa circolare a quattro punti; Può sopportare La forza assiale, la forza radiale e il momento dell'inclinazione allo stesso tempo.

Può essere utilizzato per il trasportatore di slewing, il manipolatore di saldatura, la luce e Gru di servizio medio, escavatore e altri macchinari da costruzione.

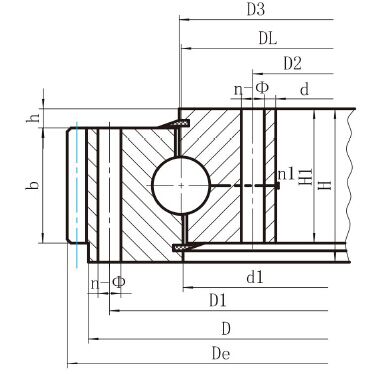

HS 简图 外齿 .jpg


Tytle: singola riga a quattro punti a contatto cuscinetto esterno

Wight/kg: 100-8760


Per ottenere il disegno (PDF), si prega di clik sul modello.


No

Ingranaggio esterno
Dl
mm

Dimensions

Dimensioni di montaggio

Dimensione strutturale

Dati degli ingranaggi

齿轮
圆周力

参考
重量
kg

D
mm

d
mm

H
mm

D1
mm

D2
mm

n

mm

N1
mm

D3
mm

D1
mm

H1
mm

h
mm

b
mm

x

m
mm

De
mm

z

调质
T 104n

1

HSW.25.625

725

525

80

685

565

18

18

3

626

624

68

12

60

1.4

5

751.9

146

5.2

100

HSW.25.625A

1.15

6

755.5

122

6.2

2

HSW.25.720

820

620

80

780

660

18

18

3

721

719

68

12

60

1.4

6

860.3

139

6.2

120

HSW.25.720A

1

8

861.1

104

8.3

3

HSW.30.820

940

705

95

893

749

24

20

4

821

818

83

12

70

1.4

6

980.6

159

7.2

210

HSW.30.820A

1

10

986.2

95

12.2

4

HSW.30.880

1000

760

95

956

800

24

20

4

881

878

83

12

70

1.15

8

1047.5

127

9.7

230

HSW.30.880A

1

10

1046.3

101

12.2

5

HSW.30.1020

1170

875

95

1120

930

24

22

4

1021

1018

80

15

70

1.4

8

1219.3

148

9.7

300

HSW.30.1020A

1.15

10

1219.2

118

12.2

6

HSW.30.1220

1365

1075

120

1310

1130

36

24

6

1221

1218

105

15

90

1.4

10

1424.9

138

15.7

450

HSW.30.1220a

1

12

1435.9

116

18.8

7

HSW.35.1250

1400

1090

120

1350

1150

36

26

6

1251

1248

105

15

90

-0.35

10

1443

143

15.7

520

HSW.35.1250A

1

12

1449.6

117

18.8

8

HSW.35.1435

1595

1278

120

1535

1335

36

26

6

1436

1433

105

15

90

1.15

12

1655.5

134

18.8

610

HSW.35.1435A

1

14

1661.2

115

21.9

9

HSW.35.1540

1720

1360

140

1660

1420

42

26

6

1541

1538

122

18

110

1.4

12

1780.8

144

23

732

HSW.35.1540A

1.15

14

1791.1

124

26.8

10

HSW.35.1700

1875

1525

140

1815

1585

42

29

6

1701

1698

122

18

110

1.15

14

1945.4

135

26.8

844

HSW.35.1700A

1.15

16

1950.8

118

30.5

11

HSW.40.1880

2100

1665

160

2030

1740

48

32

6

1881

1878

140

20

115

1.4

14

2189.8

152

27.8

1400

HSW.40.1880A

1.15

18

2194.6

118

35.8

12

HSW.40.2115

2325

1900

160

2245

1980

48

32

6

2116

2113

140

20

115

1.4

16

2406.5

146

31.9

1600

HSW.40.2115A

1.15

20

2418.4

117

40

13

HSW.40.2370

2600

2146

180

2520

2220

48

32

6

2371

2368

158

22

130

1.4

18

2707.3

146

40.7

2100

HSW.40.2370A

1.15

22

2704.4

119

49.7

14

HSW.40.2600

2835

2365

180

2750

2450

54

36

6

2601

2598

158

22

130

1.4

18

2941.7

159

37.6

2400

HSW.40.2600A

1.15

22

2946.9

130

45.9

15

HSW.50.2820

3085

2555

200

3000

2640

54

36

6

2822

2818

178

22

150

1.4

20

3188.4

155

52.2

3400

HSW.50.2820A

1.15

25

3198.4

124

65.3

16

HSW.50.3120

3400

2840

200

3310

2930

54

36

6

3122

3118

178

22

150

1.4

22

3507.2

155

57.4

4000

HSW.50.3120A

1.4

25

3509.6

136

65.3

17

HSW.50.3580

3920

3240

240

3820

3340

60

40

6

3582

3578

218

22

190

1.4

22

4036.1

179

72.7

6700

HSW.50.3580A

1.4

25

4035.6

157

82.6

18

HSW.50.4030

4370

3690

240

4270

3790

66

40

6

4032

4028

218

22

190

1.4

22

4520.6

201

53.6

7700

HSW.50.4030A

1.4

28

4522.4

157

68.2

19

HSW.50.4540

4860

4210

240

4760

4310

72

40

6

4542

4538

218

22

190

1.4

22

4983.1

222

72.1

8760

HSW.50.4540A

1.4

30

4992.9

162

99.1


Nota:

1. N1 è il numero di fori lubrificanti. Coppa di olio M10 × 1JB/T7940.1 ~ JB/T7940.2

2. N-φ può cambiare in foro toccato, la larghezza del dente può cambiare in H-H.

3. La forza del dente tangenziale nella forma è la forza del dente massimo; La forza nominale del dente tangenziale è 1/2 di quella massima.
