Stato di disponibilità: | |
---|---|
Quantità: | |
cuscinetto da splewing
XZWD
8482800000
I carichi e le condizioni di lavoro definiti e raccolti dal cliente nel nostro catalogo. Il nostro dipartimento di ingegneria XZWD per selezionare il prodotto più adatto.

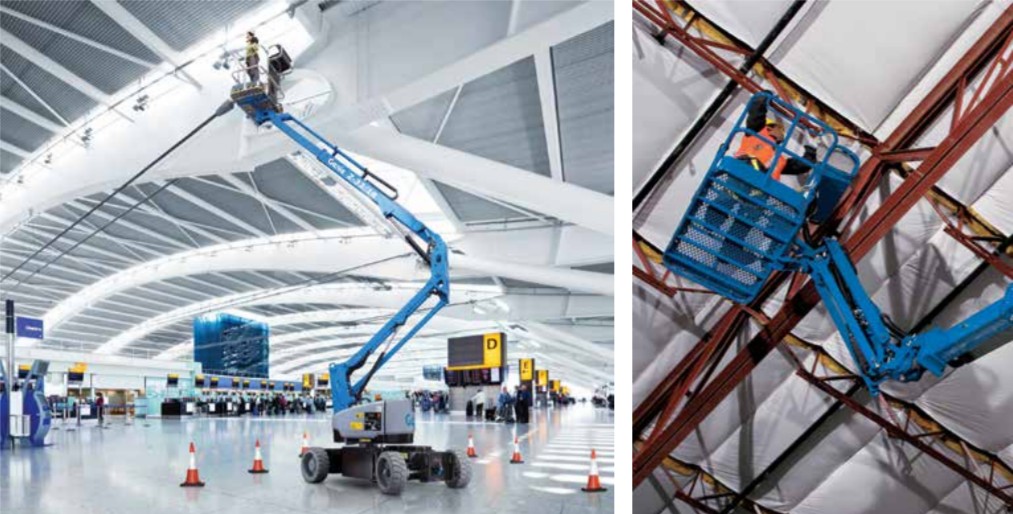

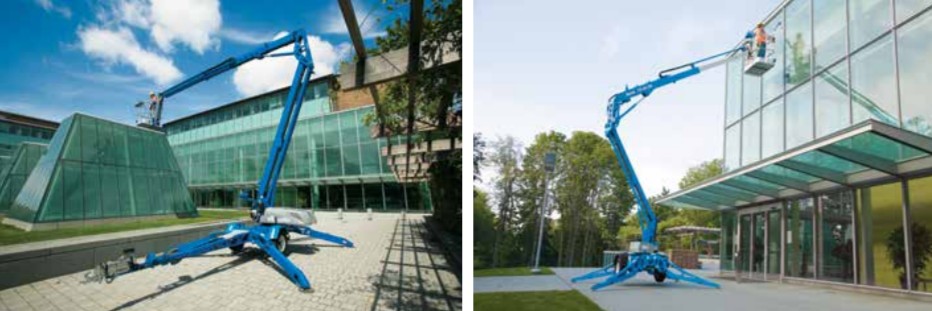

La rigidità e il precarico dell'anello di Slewing Wanda sono una soluzione perfetta per i veicoli a piattaforma aerea più alta. Tali applicazioni richiedono precisione nelle manovre e nella sicurezza mentre si lavora in un ambiente difficile soggetto a vento. Soprattutto per i pompieri, la massima rigidità garantisce la massima efficienza nei lavori.

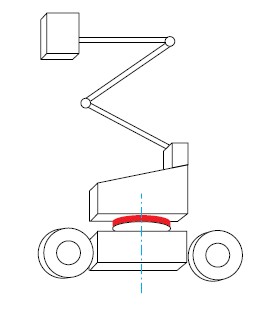

Per i veicoli della piattaforma aerea usuall usava un cuscinetto a sfera a sfera a quattro punti a fila singola con dimensioni della distanza centrale tra 300 mm a 700 mm. L'elenco delle dimensioni dei dettagli come di seguito:
Cuscinetto a sfera a sfera a contatto a quattro punti a fila singola
(Serie 01) Gear esterno
Gli anelli a spalla da contatto a quattro punti a fila singola sono composti da Due anelli di sedile, che progettano in struttura compatta e peso leggero, contatto con sfere in acciaio con la corsa circolare a quattro punti; Può sopportare La forza assiale, la forza radiale e il momento dell'inclinazione allo stesso tempo.
Può essere utilizzato per il trasportatore di slewing, il manipolatore di saldatura, la luce e Gru di servizio medio, escavatore e altri macchinari da costruzione.
Tytle: attrezzatura esterna con cuscinetti a sfera a riga singola
Wight/kg: 24-2800
Punti di forza: la posizione del capezzolo dell'olio può essere modificata in base all'applicazione dell'utente.
Applicazione:
1. macchinari alimentari,
2.Canning Machinery
3. Macchinari ambientali ecc.
Per ottenere il disegno (PDF), si prega di clik sul modello.
No | Ingranaggio esterno | Dimensioni (mm) | Dimensioni di montaggio (mm) | Dimensione strutturale (mm) | Dati degli ingranaggi | Forza degli ingranaggi 10^4 kn | il peso kg | ||||||||||||||||
D | d | H | D1 | D2 | n | Φ | DM | L | N1 | D3 | D1 | H1 | h | b | x | M | De | z | N | T | |||
1 | 011.20.200. | 280 | 120 | 60 | 248 | 152 | 12 | 16 | M14 | 28 | 2 | 201 | 199 | 50 | 10 | 40 | 0 | 3 | 300 | 98 | 1.5 | 2.1 | 24 |
2 | 011.20.224. | 304 | 144 | 60 | 272 | 176 | 12 | 16 | M14 | 28 | 2 | 225 | 223 | 50 | 10 | 40 | 0 | 3 | 321 | 105 | 1.5 | 2.1 | 25 |
3 | 011.20.250. | 330 | 170 | 60 | 298 | 202 | 18 | 16 | M14 | 28 | 2 | 251 | 249 | 50 | 10 | 40 | 0 | 4 | 352 | 86 | 2.1 | 2.8 | 30 |
4 | 011.20.280. | 360 | 200 | 60 | 328 | 232 | 18 | 16 | M14 | 28 | 2 | 281 | 279 | 50 | 10 | 40 | 0 | 4 | 384 | 94 | 1.5 | 2.8 | 34 |
5 | 011.25.315. | 408 | 222 | 70 | 372 | 258 | 20 | 18 | M16 | 32 | 2 | 316 | 314 | 60 | 10 | 50 | 0 | 5 | 435 | 85 | 2.9 | 4.4 | 52 |
6 | 011.25.355. | 448 | 262 | 70 | 412 | 298 | 20 | 18 | M16 | 32 | 2 | 356 | 354 | 60 | 10 | 50 | 0 | 5 | 475 | 93 | 2.9 | 4.4 | 59 |
7 | 011.25.400. | 493 | 307 | 70 | 457 | 343 | 20 | 18 | M16 | 32 | 2 | 401 | 399 | 60 | 10 | 50 | 0 | 6 | 528 | 86 | 3.5 | 5.3 | 69 |
8 | 011.25.450. | 543 | 357 | 70 | 507 | 393 | 20 | 18 | M16 | 32 | 2 | 451 | 449 | 60 | 10 | 50 | 0 | 6 | 576 | 94 | 3.5 | 5.3 | 76 |
9 | 011.30.500. | 602 | 398 | 80 | 566 | 434 | 20 | 18 | M16 | 32 | 4 | 501 | 499 498 | 70 | 10 | 60 | 0.5 | 5 | 629 | 123 | 3.7 | 5.2 | 85 |
012.25/30.500 | 6 | 628.8 | 102 | 4.5 | 6.2 | ||||||||||||||||||
10 | 011.30.560. | 662 | 458 | 80 | 626 | 494 | 20 | 18 | M16 | 32 | 4 | 561 | 559 558 | 70 | 10 | 60 | 0.5 | 5 | 689 | 135 | 3.7 | 5.2 | 95 |
012.25/30.560 | 6 | 688.8 | 112 | 4.5 | 6.2 | ||||||||||||||||||
11 | 011.30.630. | 732 | 528 | 80 | 696 | 564 | 24 | 18 | M16 | 32 | 4 | 631 | 629 628 | 70 | 10 | 60 | 0.5 | 6 | 772.8 | 126 | 4.5 | 6.2 | 110 |
012.25/30.630 | 8 | 774.4 | 94 | 6 | 8.3/8.2 | ||||||||||||||||||
12 | 011.30.710. | 812 | 608 | 80 | 776 | 644 | 24 | 18 | M16 | 32 | 4 | 711 | 709 708 | 70 | 10 | 60 | 0.5 | 6 | 850.8 | 139 | 4.5 | 6.2 | 120 |
012.25/30.710 | 8 | 854.4 | 104 | 6 | 8.9/8.3 | ||||||||||||||||||
13 | 011.40.800. | 922 | 678 | 100 | 878 | 722 | 30 | 22 | M20 | 40 | 6 | 801 | 798 | 90 | 10 | 80 | 0.5 | 8 | 966.4 | 118 | 8 | 11.1 | 220 |
012.30/40.800 | 10 | 968 | 94 | 10 | 14.1/14 |
Nota:
1. N1 è il NOS di fori lubrificanti. M10 × 1JB/T7940.1 ~ JB/T7940.2. La posizione del capezzolo del petrolio può essere modificata Secondo l'applicazione dell'utente.
2. N-φcan CAMBIAMENTO NEL FOGA TAPPATO, il diametro del foro toccato è M, la profondità è 2m.
3. La forza del dente tangenziale nella forma è la forza del dente massimo, la forza nominale del dente tangenziale è 1/2 di quella massima.
4. "K " è il coefficiente di riduzione del addendum.
I nostri Il design speciale offre cuscinetti molto compatti, il che è essenziale per questo Prodotto. Il nostro controllo del processo offre al cliente una soluzione molto semplice per impostare il pignone per risparmiare tempo durante il montaggio del macchine.
L'anello alena, che combina rigidità e integrazione delle funzioni di cuscinetto, slewing e fissaggio incontra il
Requisiti di questa applicazione. Wanda sta sviluppando una nuova gamma di anelli di slewing al fine di migliorare ulteriormente l'idoneità.
I carichi e le condizioni di lavoro definiti e raccolti dal cliente nel nostro catalogo. Il nostro dipartimento di ingegneria XZWD per selezionare il prodotto più adatto.
La rigidità e il precarico dell'anello di Slewing Wanda sono una soluzione perfetta per i veicoli a piattaforma aerea più alta. Tali applicazioni richiedono precisione nelle manovre e nella sicurezza mentre si lavora in un ambiente difficile soggetto a vento. Soprattutto per i pompieri, la massima rigidità garantisce la massima efficienza nei lavori.
Per i veicoli della piattaforma aerea usuall usava un cuscinetto a sfera a sfera a quattro punti a fila singola con dimensioni della distanza centrale tra 300 mm a 700 mm. L'elenco delle dimensioni dei dettagli come di seguito:
Cuscinetto a sfera a sfera a contatto a quattro punti a fila singola
(Serie 01) Gear esterno
Gli anelli a spalla da contatto a quattro punti a fila singola sono composti da Due anelli di sedile, che progettano in struttura compatta e peso leggero, contatto con sfere in acciaio con la corsa circolare a quattro punti; Può sopportare La forza assiale, la forza radiale e il momento dell'inclinazione allo stesso tempo.
Può essere utilizzato per il trasportatore di slewing, il manipolatore di saldatura, la luce e Gru di servizio medio, escavatore e altri macchinari da costruzione.
Tytle: attrezzatura esterna con cuscinetti a sfera a riga singola
Wight/kg: 24-2800
Punti di forza: la posizione del capezzolo dell'olio può essere modificata in base all'applicazione dell'utente.
Applicazione:
1. macchinari alimentari,
2.Canning Machinery
3. Macchinari ambientali ecc.
Per ottenere il disegno (PDF), si prega di clik sul modello.
No | Ingranaggio esterno | Dimensioni (mm) | Dimensioni di montaggio (mm) | Dimensione strutturale (mm) | Dati degli ingranaggi | Forza degli ingranaggi 10^4 kn | il peso kg | ||||||||||||||||
D | d | H | D1 | D2 | n | Φ | DM | L | N1 | D3 | D1 | H1 | h | b | x | M | De | z | N | T | |||
1 | 011.20.200. | 280 | 120 | 60 | 248 | 152 | 12 | 16 | M14 | 28 | 2 | 201 | 199 | 50 | 10 | 40 | 0 | 3 | 300 | 98 | 1.5 | 2.1 | 24 |
2 | 011.20.224. | 304 | 144 | 60 | 272 | 176 | 12 | 16 | M14 | 28 | 2 | 225 | 223 | 50 | 10 | 40 | 0 | 3 | 321 | 105 | 1.5 | 2.1 | 25 |
3 | 011.20.250. | 330 | 170 | 60 | 298 | 202 | 18 | 16 | M14 | 28 | 2 | 251 | 249 | 50 | 10 | 40 | 0 | 4 | 352 | 86 | 2.1 | 2.8 | 30 |
4 | 011.20.280. | 360 | 200 | 60 | 328 | 232 | 18 | 16 | M14 | 28 | 2 | 281 | 279 | 50 | 10 | 40 | 0 | 4 | 384 | 94 | 1.5 | 2.8 | 34 |
5 | 011.25.315. | 408 | 222 | 70 | 372 | 258 | 20 | 18 | M16 | 32 | 2 | 316 | 314 | 60 | 10 | 50 | 0 | 5 | 435 | 85 | 2.9 | 4.4 | 52 |
6 | 011.25.355. | 448 | 262 | 70 | 412 | 298 | 20 | 18 | M16 | 32 | 2 | 356 | 354 | 60 | 10 | 50 | 0 | 5 | 475 | 93 | 2.9 | 4.4 | 59 |
7 | 011.25.400. | 493 | 307 | 70 | 457 | 343 | 20 | 18 | M16 | 32 | 2 | 401 | 399 | 60 | 10 | 50 | 0 | 6 | 528 | 86 | 3.5 | 5.3 | 69 |
8 | 011.25.450. | 543 | 357 | 70 | 507 | 393 | 20 | 18 | M16 | 32 | 2 | 451 | 449 | 60 | 10 | 50 | 0 | 6 | 576 | 94 | 3.5 | 5.3 | 76 |
9 | 011.30.500. | 602 | 398 | 80 | 566 | 434 | 20 | 18 | M16 | 32 | 4 | 501 | 499 498 | 70 | 10 | 60 | 0.5 | 5 | 629 | 123 | 3.7 | 5.2 | 85 |
012.25/30.500 | 6 | 628.8 | 102 | 4.5 | 6.2 | ||||||||||||||||||
10 | 011.30.560. | 662 | 458 | 80 | 626 | 494 | 20 | 18 | M16 | 32 | 4 | 561 | 559 558 | 70 | 10 | 60 | 0.5 | 5 | 689 | 135 | 3.7 | 5.2 | 95 |
012.25/30.560 | 6 | 688.8 | 112 | 4.5 | 6.2 | ||||||||||||||||||
11 | 011.30.630. | 732 | 528 | 80 | 696 | 564 | 24 | 18 | M16 | 32 | 4 | 631 | 629 628 | 70 | 10 | 60 | 0.5 | 6 | 772.8 | 126 | 4.5 | 6.2 | 110 |
012.25/30.630 | 8 | 774.4 | 94 | 6 | 8.3/8.2 | ||||||||||||||||||
12 | 011.30.710. | 812 | 608 | 80 | 776 | 644 | 24 | 18 | M16 | 32 | 4 | 711 | 709 708 | 70 | 10 | 60 | 0.5 | 6 | 850.8 | 139 | 4.5 | 6.2 | 120 |
012.25/30.710 | 8 | 854.4 | 104 | 6 | 8.9/8.3 | ||||||||||||||||||
13 | 011.40.800. | 922 | 678 | 100 | 878 | 722 | 30 | 22 | M20 | 40 | 6 | 801 | 798 | 90 | 10 | 80 | 0.5 | 8 | 966.4 | 118 | 8 | 11.1 | 220 |
012.30/40.800 | 10 | 968 | 94 | 10 | 14.1/14 |
Nota:
1. N1 è il NOS di fori lubrificanti. M10 × 1JB/T7940.1 ~ JB/T7940.2. La posizione del capezzolo del petrolio può essere modificata Secondo l'applicazione dell'utente.
2. N-φcan CAMBIAMENTO NEL FOGA TAPPATO, il diametro del foro toccato è M, la profondità è 2m.
3. La forza del dente tangenziale nella forma è la forza del dente massimo, la forza nominale del dente tangenziale è 1/2 di quella massima.
4. "K " è il coefficiente di riduzione del addendum.
I nostri Il design speciale offre cuscinetti molto compatti, il che è essenziale per questo Prodotto. Il nostro controllo del processo offre al cliente una soluzione molto semplice per impostare il pignone per risparmiare tempo durante il montaggio del macchine.
L'anello alena, che combina rigidità e integrazione delle funzioni di cuscinetto, slewing e fissaggio incontra il
Requisiti di questa applicazione. Wanda sta sviluppando una nuova gamma di anelli di slewing al fine di migliorare ulteriormente l'idoneità.
