| Quantità: | |
|---|---|
WD-062.20.0644
XZWD
8482800000

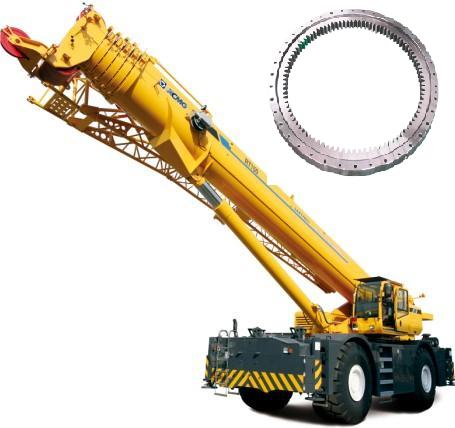

Cuscinetti per le splewing di tipo leggero ampiamente applicazione in macchinari ingegneristici, macchinari per l'edilizia, macchinari di mining di metallurgia, macchinari per porte di spedizione, macchinari ambientali, macchinari industriali leggeri, macchinari petrolchimici,
Veicoli ingegneristici, dispositivi militari, macchinari alimentari, nachineria, sistemi di parcheggio ecc.
Applicazione
| • Piccole gru | • gru e manipolatori | • Cuscinetto per il vento |
| • Rapporti industriali | • Solletti aerei | • Cuscinetto di imbardata per il vento |
| • Tabelle di rotazione | • Attrezzatura di sollevamento ad alta capacità | • Erettore Seguite per TBM |
| • Display rotanti | • GRANE BOOM MONTRIO DI CAMIO | • Macchine da cantiere |
| • Macchine di imbottigliamento | • Tabelle di posizione/indice | • Macchina per la movimentazione dei materiali |
| • trasportatori | • Antenne radar e satellitari | • Trattamento di Wasterwater |
| • Truck di gru mobili | • Robot | • Grapples |
| • Tracker solari | • Attrezzature mediche | • Scrap Machines Hanling |
| • Sistema di energia solare | • Escavatori | • Mining Machines |
| • Combinazioni di fognature | • Digger Derricks | • Truck del secchio |
| • Attrezzatura forestale | • Log Loader & Fellers | • Sollevamento dell'uomo |
| • Crawer Crane | • caricatori Knuckleboom | • Macchine ferroviarie |
I cuscinetti a splewing possono ospitare carichi assiali, radiali e di momento che agiscono singoli o in combinazione e in qualsiasi direzione. Non sono montati in un alloggiamento o su un albero, ma direttamente su una superficie di seduta. L'anello interno ed esterno è fornito con fori di montaggio. Entrambi gli anelli possono avere ingranaggi integrali. Sono anche indicati come anelli di lucentezza e cuscinetti da tavolo. Il cuscinetto dell'anello a rotelle può eseguire i movimenti oscillanti (slewing) e rotanti. Possono essere utilizzati senza ingranaggi o con ingranaggi interni o esterni.
| Modello | Dimensioni (mm) | Dimensione di montaggio (mm) | |||||||
| D | de | H | D1 | D2 | n | Φ | M | t | |
| WD-062.20.0414 | 486 | 326.5 | 56 | 460 | 375 | 24 | 13.5 | 12 | 20 |
| WD-062.20.0544 | 616 | 445.2 | 56 | 590 | 505 | 32 | 13.5 | 12 | 20 |
| WD-062.20.0644 | 716 | 547.2 | 56 | 690 | 605 | 36 | 13.5 | 12 | 20 |
| WD-062.20.0744 | 816 | 649.2 | 56 | 790 | 705 | 40 | 13.5 | 12 | 20 |
| WD-062.20.0844 | 916 | 737.6 | 56 | 890 | 805 | 40 | 13.5 | 12 | 20 |
| WD-062.20.0944 | 1016 | 841.6 | 56 | 990 | 905 | 44 | 13.5 | 12 | 20 |
| WD-062.20.1094 | 1166 | 985.6 | 56 | 1140 | 1055 | 48 | 13.5 | 12 | 20 |
Nota:
1. N1 è il numero di fori lubrificanti. Coppa di olio M8 × 1JB/T7940.1 ~ JB/T7940.
2. La posizione del capezzolo del petrolio può essere modificata in base all'applicazione dell'utente.
3. "km " è una riduzione del addendum; M: modulo; Z: denti nn.
4. Per la capacità della curva di carico, scaricare il nostro catalogo per il cuscinetto a luci.
Se hai qualche domanda, non esitate a contattarci.
