Cambio di trasmissione a scarpone

Questa vasta gamma include cambi di cambio per una guida a guida di escavatori, tutti i tipi di gru mobili, gru a torre di cantieri, gru a porto e ponti, piattaforme di lavoro aeree e traino solari (grandi pannelli voltaici e attrezzature per l'energia eolica). Una vasta selezione di rapporti di riduzione è disponibile per tutte le dimensioni, insieme a freni e adattatori negativi integrati per tutti i motori idraulici ed elettrici più comuni.

I cuscinetti ad alta capacità sull'albero di uscita sono progettati per assumere carichi radiali pesanti a causa dell'ingranaggio anello/pignone a spillo.

I pignoni delle richieste sono disponibili con molti moduli diversi e il numero di denti per adattarsi ai vari tipi di anelli a uccisioni.

La gamma copre 15 dimensioni diverse per coppia da 1.000 a 130.000 nm.

Un'introduzione ai cambi di trasmissione a slewing:

L'anello alenetico, noto anche come cuscinetti a base di maniche o cuscinetti del giradischi, è un grande cuscinetto che è in grado di sostenere il carico più assiale, il carico radiale e il momento dell'inclinazione. È noto come: "giunti a macchina ", le parti di trasmissione di macchinari essenziali, tra i due oggetti che devono essere un movimento rotante relativo. Ha l'anello interno ed esterno, il rotolamento e altri componenti.

Si può considerare L'unità alena come un cambio Perché i componenti del movimento centrale sono il cuscinetto da lucentezza e l'albero dei vermi. Consiste anche in componenti ausiliari come sigilli, alloggi e motore. Come fonte di alimentazione, il motore Slew è di solito motore a marcia planetario a CC o motore a carrello CA. Il motore idraulico CA viene utilizzato principalmente nel macchinario di costruzione come sistema di trasmissione di alimentazione. Poiché il componente centrale è l'anello di slewing, cambio a rotelle può resistere prontamente alle forze assiali e radiali. Il principio di lavoro della guida di Slew: il verme è guidato dal motore, che spinge l'anello esterno dell'anello della lucentezza per ruotare; L'anello esterno emette la coppia attraverso la flangia e l'anello interno dell'anello della slewing è fissato nell'alloggiamento.

I cambi di trasmissione con incorda sono auto-blocchi inversi a causa della trasmissione del worm ingranaggi con caratteristiche di auto-blocco inverse. Questa funzione migliora notevolmente la stabilità del fattore operativo e di sicurezza dell'host. Rispetto ai tradizionali prodotti oscillanti, il cambio di trasmissione a carico è facile da installare, facile da mantenere e risparmia un notevole spazio di installazione.

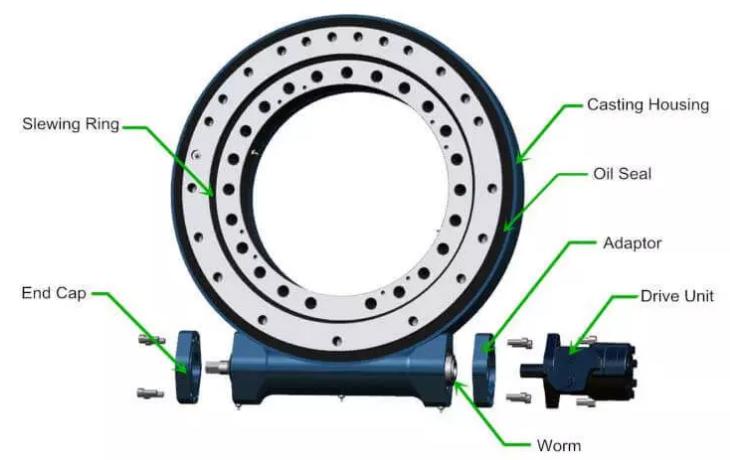

Struttura dei cambi di trasmissione a splewing:

Slewing Drive Gearbox Vantaggi:

 La tecnologia dei worm di graginaggio fornisce più contatti con i denti, una coppia più alta

 Fornire una soluzione economica e compatta con bassi costi di manutenzione

 Attrezzatura Slewing e Tecnologia di elaborazione indurito Raceway Aumenta la durata di Slew Drive

 Tutti i componenti del meccanismo di lucentezza sono rigorosamente testati e hanno una garanzia di buona qualità

 Il design del cliente è disponibile

 Tipi: azionamento a manicotto a singolo asse, azionamento a doppio asse, azionamento a manicotto a capogi

Slewing Drive Geadboxes Applicazione:

L'unità di soldatura è un prodotto di controllo del movimento perfetto per l'applicazione che richiede resistenza alla coppia di rotazione.

 Drive Slew per il solare: è progettato nella rotazione del pannello fotovoltaico solare e migliora l'efficienza della generazione di energia. Soluzioni di tracciamento solare a asse a asse singolo e asse assi sono disponibili. Drive per le maniche del movimento del jack di alimentazione per l'applicazione del sistema di tracciamento solare include la piastra solare del concentratore solare, CPV (fotovoltaico concentrato), CSP (energia solare concentrata), depressione parabolica solare, PV Tracker

 Per i generatori del vento: le unità di invengono vengono utilizzate per ruotare il piedistallo nelle turbine eoliche

 Azionamento per macchinari per l'edilizia: ampiamente applicata su gru a camion montata, piattaforma di lavoro aerea, gru a dock, presa in legno

 Per il mercato del settore: automazione/catena di montaggio, braccio robotico

 Per il satellite: l'unità Slew può essere utilizzata per le comunicazioni spaziali e i sistemi di posizionamento globale nel piatto satellitare
