La dimensione dell'anello di slewing richiesto dipende dalle richieste fatte da:
Capacità di carico statico e dinamico.
Vita
Affidabilità operativa
Definizione di capacità di carico statico
Gli anelli con lucentezza che subiscono un movimento rotante solo raramente, subiscono un movimento girevole lento, ruotano solo lentamente o sono sottoposti a carico mentre stazionari sono dimensionati sulla base della capacità di carico statico poiché il carico consentito in questi casi è determinato non dalla fatica del materiale ma da Le deformazioni indotte dal carico nei punti di contatto tra elementi rotolanti e piste.
La capacità di trasporto del carico statico è descritta da:
i rating di carico statico di base C0 (vedi tabelle dimensionali)
I diagrammi di carico limitanti statici e viti di fissaggio
La dimensione di un anello di lucentezza caricato staticamente per una particolare applicazione può quindi essere verificata in termini approssimativi utilizzando le valutazioni di carico statico di base C0 e i diagrammi di carico limitanti statici.
Controllo della capacità di carico statico
La capacità di trasporto del carico statico può essere verificata in termini approssimativi solo quando:
La disposizione del carico è conforme alla Figura 3.
Tutti i requisiti dichiarati in questa pubblicazione sono soddisfatti in relazione a
- Anelli flange e posizione
- Monti, lubrificazione e sigillatura.
Laddove le disposizioni di carico siano più complesse o le condizioni non sono soddisfatte, consultare Schaeffler.
Per verificare la capacità di carico statico, è necessario determinare i seguenti valori operativi statici equivalenti:
il carico equivalente del cuscinetto statico F0Q
il momento di inclinazione statico equivalente carico M0Q.
Il controllo è possibile per applicazioni con o senza carico radiale.
Determinazione del carico di cuscinetti statici equivalenti senza carico radiale e controllare la capacità di carico statico nel diagramma di carico di limitazione statico.
Se sono presenti solo carichi di momento assiale e di inclinazione, si applicano i seguenti:
F0q = f0a · fa · fs
M0Q = M0K · FA · FS
Carico di cuscinetto assiale statico equivalente a kn-kn-kn
Carico di cuscinetto assiale f0a-kn-statico
Fattore di applicazione FA
fattore FS per ulteriore sicurezza
M0Q-KNM-equivalente di inclinazione statica carico
Carico di inclinazione statico M0K-KNM.
Utilizzando i valori per F0Q e M0Q, determinare il punto di carico nel diagramma di carico limitante statico.
Il punto di carico deve essere al di sotto della curva del piste.
Oltre alla pista, controlla anche il dimensionamento delle viti di fissaggio
Determinazione del carico di cuscinetti statici equivalenti con carico radiale e controllare la capacità di carico statico nel diagramma di carico limitante statico.
I carichi radiali possono essere presi in considerazione solo se il carico radiale F0R è inferiore alla valutazione del carico radiale statico di base C0 in base alla tabella della dimensione.
Calcola il parametro di eccentricità del carico usando la formula.
Determinare il fattore di carico radiale statico F0R.
Questo dovrebbe essere fatto come segue:

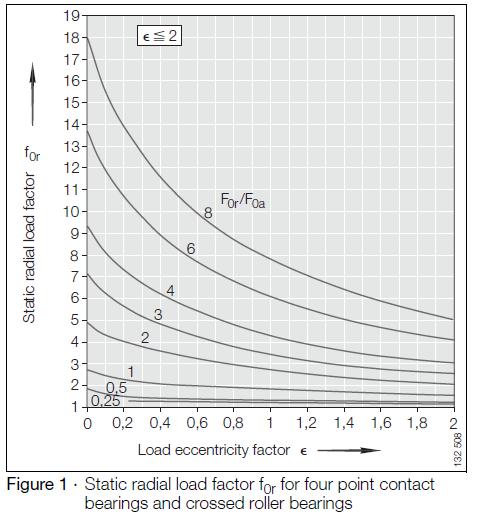

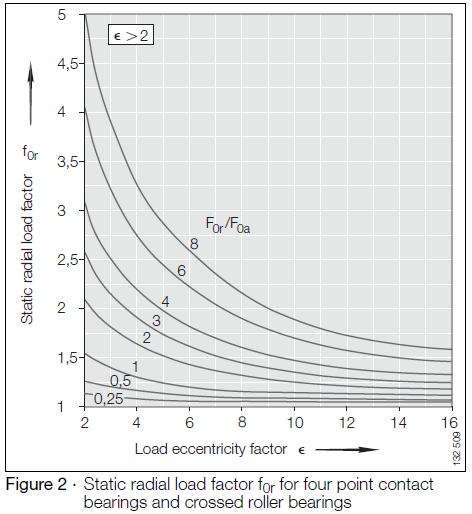

- Determinare il rapporto F0R/F0A in Figura 1 o Figura2
- Dal rapporto F0R/F0A e ε, determinare il fattore di carico radiale statico F0R da Figura 1 o Figura2.
Determinare il fattore di applicazione FA secondo la Tabella 1, il fattore di sicurezza FS, se necessario.
Calcola il carico di cuscinetti assiali equivalenti F0Q e il momento di inclinazione equivalente.
Utilizzando i valori per F0Q e M0Q, determinare il punto di carico nel diagramma di carico limitante statico.
Il punto di carico deve essere al di sotto della curva del piste.
F0Q = F0A · FA · FS · F0R
M0Q = M0K · FA · FS · F0R
Parametro di eccentricità del carico ε
Diametro del cerchio pitch elemento dm-mm (tabelle dimensionali)
fattore di carico radiale statico F0R (vedere Figura 1 o Figura2)

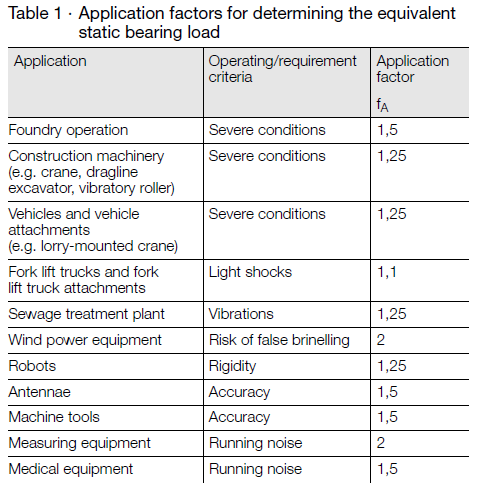

Fattori di applicazione
I fattori di applicazione FA nella Tabella 1 sono valori empirici.
Tengono conto dei requisiti più importanti - ad es.
Il tipo e la gravità del funzionamento, la rigidità o la precisione dell'esecuzione.
Se sono noti i requisiti precisi di un'applicazione,
I valori possono essere modificati di conseguenza.
I fattori dell'applicazione ＜ 1 non devono essere utilizzati.
Una grande percentuale di applicazioni può essere calcolata staticamente utilizzando un fattore di applicazione di 1 - ad es. cuscinetti per cambi e tavoli rotanti.
Fattori di sicurezza
Il fattore per ulteriore sicurezza è FS = 1.
Normalmente non è necessario tener conto di alcuna ulteriore sicurezza nel calcolo.
In casi speciali, ad esempio le specifiche di approvazione, le specifiche interne, i requisiti stabiliti dagli organi di ispezione ecc., Dovrebbero essere utilizzati il fattore di sicurezza appropriato.
