Test di dondolo cuscinetto a canna

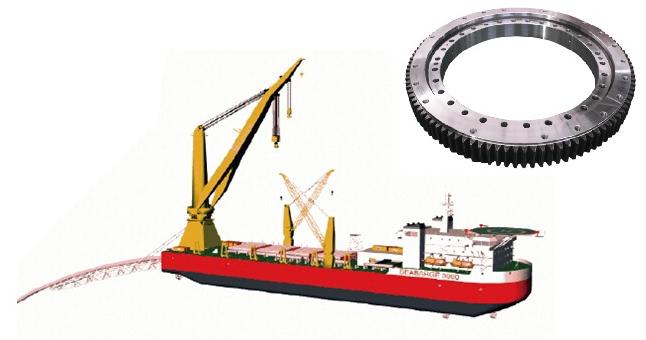

Il test a dondolo è un test che viene eseguito per trovare, logora del cuscinetto da splewing della gru a ponte sulle navi.

Ciò misura il gioco (o movimento relativo) tra la razza del cuscinetto interno ed esterno, per dare un'indicazione dell'usura.

(L'uscita del cuscinetto a lucentezza può essere trovato analizzando il campione di grasso. Il contenuto di metallo del campione può dare indicazione dell'uscita.)

Il test di dondolo deve essere effettuato secondo le raccomandazioni del produttore.

Metodi e strumenti per il test di dondolo:

Le misurazioni sono in genere prese in quattro posizioni
il cuscinetto alestale, con il braccio che punta:

• Avanti alla nave
• Starboard
• poppa
• Lato porta.

Né un carico né alcuna attrezzatura per la movimentazione del carico deve essere collegata al gancio. È importante che le stesse posizioni siano contrassegnate come riferimento di riferimento.

I produttori di gru generalmente raccomandano che i "test di dondolo" vengano eseguiti ogni sei mesi in conformità con le loro istruzioni e che i risultati vengano registrati e monitorati al fine di garantire che le tolleranze di usura rimangono entro i limiti consentiti dai progettisti.

Le gru che sono particolarmente a rischio sono quelle con cuscinetto a sfera a fila singola. Le gru dotate di questo tipo di cuscinetto a spillo devono avere test di dondolo eseguiti, in conformità con le istruzioni del produttore, per determinare che la quantità di usura nelle gare di cuscine , la gru in questione non sarà certificata per un ulteriore utilizzo. Oltre agli anni il cuscinetto da slewing avrà un po 'di usura e per essere in grado di sapere se è necessario cambiare il cuscinetto da slewing è necessario tenere una registrazione dell'usura .

Procedura di test a dondolo:

Sulla piastra inferiore delle gru è necessario contrassegnare due punti di riferimento. I punti di riferimento devono essere sempre utilizzati per la misurazione futura. Le superfici marcate dovrebbero trovarsi sulla piastra inferiore anteriore e posteriore della gru.

È importante utilizzare circa la stessa posizione per tutte le ulteriori misurazioni per poter confrontare le misurazioni.

L'indicatore del quadrante deve essere posizionato tra le gare di cuscinetti rotanti e non rotanti e il fiocco di gru devono essere aumentati al massimo e al massimo.

Le misurazioni devono essere eseguite su quattro posizioni del cuscinetto a luci. Con il jib che punta: in avanti, dritta, poppa, lato porta.

Imposta l'indicatore a zero, quindi alzare il braccio della gru al massimo e registrare il valore. L'indicatore dell'indicatore del quadrante deve tornare a zero quando il braccio della gru viene abbassato nella sua posizione originale.

Sopra ho presentato un metodo con cui ho familiarità, ma esistono altri metodo di metro per l'anello del cambio come: metodo di rotazione o metodo di inclinazione.

Il motivo del cuscinetto da slewing:

Le ragioni principali della roccia del cuscinetto a luci sono il gioco assiale, il gioco radiale, la precisione della lavorazione degli ingranaggi e il salto in marcia.
