Come prepararsi al cuscinetto dell'anello da soldatura?

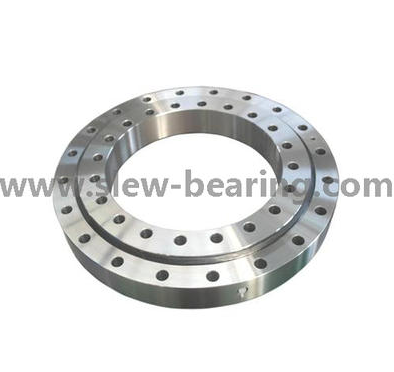

Cuscinetto ad anello può essere utilizzato in una varietà di moduli fissi di montaggio. Nell'ordine per soddisfare un ambiente di applicazione speciale, il metodo di installazione può cambiare. Alcuni dettagli importanti della progettazione effettiva del cuscinetto ad anello a sella, come lo spessore della piastra di montaggio, della posizione e Il numero di membri di rinforzo e la lunghezza del bullone dovrebbero essere determinati dal progettista dell'attrezzatura. Questo articolo introduce principalmente come preparare il cuscinetto dell'anello.

Ecco i punti principali dell'articolo:

Metodo di installazione del cuscinetto ad anello di onde e precauzioni

Passaggi di installazione del cuscinetto ad anello di slewing

1. Metodo di installazione del cuscinetto ad anello con slewing e precauzioni

(1) Prima dell'installazione del cuscinetto ad anello di slewing, la superficie di installazione della macchina host deve essere prima ispezionata. È necessario che il cuscinetto ad anello di slewing debba avere una resistenza sufficiente, la superficie di connessione deve essere lavorata e la superficie deve essere piatta senza fresche e bara. Per coloro che non possono essere lavorati per soddisfare la planarità richiesta, possono essere utilizzate materie plastiche speciali con elevata resistenza all'iniezione per garantire l'accuratezza del piano di installazione e per ridurre le vibrazioni. La ghiera del cuscinetto ad anello di slewing ha un'area a cinghia morbida estinta, che è contrassegnata con S sulla faccia finale della ghiera. Durante l'installazione del cuscinetto ad anello di slewing, la posizione della cinghia morbida deve essere posizionata nell'area non di carico o nell'area di carico non frequente (il foro della spina si trova sempre nell'area della cinghia morbida).

(2) Quando si installa il cuscinetto a scorrimento, il posizionamento radiale deve essere eseguito per primo, i bulloni di installazione devono essere serrati in modo trasversale e la rotazione del cuscinetto deve essere controllata. Al fine di garantire la trasmissione regolare del cuscinetto, controllare l'impegno dell'ingranaggio prima di serrare i bulloni di montaggio. Una forza di pre -serraggio sufficiente deve essere fornita quando si serve il bullone e la forza di pre -serraggio deve essere del 70% del limite di snervamento del materiale del bullone. I bulloni devono essere dotati di rondelle piatte temperali e le rondelle a molla sono severamente vietate. Dopo aver completato l'installazione del cuscinetto ad anello di slewing, viene messa in funzione. Dopo 100 ore di funzionamento continuo, è necessario verificare in modo completo se la coppia di serraggio del bullone di montaggio soddisfa i requisiti e quindi ripetere l'ispezione di cui sopra ogni 500 ore di funzionamento continuo.

(3) Dopo l'installazione, deve essere riempita una quantità adeguata di grasso e il cuscinetto rotante deve essere riempito contemporaneamente per rendere il grasso uniformemente distribuito. Dopo aver lavorato per un periodo di tempo, una parte del grasso lubrificante andrà inevitabilmente persa. Pertanto, il grasso lubrificante deve essere rifornito ogni 50-100 ore dopo il normale funzionamento. Il periodo di aggiunta di grasso lubrificante dovrebbe essere più breve per lavorare in condizioni di alta temperatura o polverose. Quando si taglia la sigillatura dell'anello deve essere fermato e sigillato, deve anche essere riempito con un grasso sufficiente.

2. Passaggi di installazione del cuscinetto ad anello di slewing:

(1) L'anello di splewing posiziona correttamente l'anello interno e l'anello esterno. Innanzitutto, gettare la causa esterna piatta sul banco di lavoro, metterlo nella metà inferiore della trappola interna e provare a far corrispondere la gaceway esterna alla causa interna. Anello da soldatura Cuscinetto correttamente il rullo e il blocco distanziatore. Posizionare il cilindro selezionato e il blocco di isolamento circolare lungo la pista. Quando viene posizionato il cilindro adiacente, il suo asse è perpendicolare tra loro e i due rulli sono separati da un blocco di isolamento.

(2) Anello da lucentezza con il grasso adeguato delicatamente e uniformemente in pista. Riempi il divario tra rullo e distanziatore. In generale, il numero di rulli e blocchi di isolamento è uguale e lo scalpello e il blocco di isolamento cilindri devono essere vicini tra loro. Se c'è uno spazio tra lo scalpello del cilindro e il blocco di isolamento in quest'ultimo luogo, lo spessore di uno o due blocchi di isolamento può essere regolato per compensare lo spazio.

(3) Installazione delle viti o dei bulloni del cuscinetto dell'anello. Stringere i due bulloni di assemblaggio di fronte all'altro nella direzione del diametro per 1-2 giri e girare contemporaneamente l'altra ghiera integrale per evitare che il rullo sia bloccato in una posizione inappropriata. Quindi avvitare due borchie simmetriche di distanza 180, e così via, fino a quando tutti i bulloni non vengono avvitati sul valore di coppia specificato. Quando si serve il bullone, assicurarsi che la piastra di regolazione non sia disallineata e utilizzi una chiave di misurazione della forza per far sì che il bullone ottenga la coppia di serraggio specificata.

(4) Regolando il momento di resistenza alla rotazione a vuoto del cuscinetto. A causa del precarico, può essere difficile ruotare il cuscinetto scorrevole. In assenza di altri strumenti di test, è possibile utilizzare un metodo semplice per i test. Vale a dire, un tubo di ferro o acciaio ad angolo solido viene usato come leva, che è bloccato tra due bulloni con direzione radiale opposta e un'estremità dell'asta viene tirata dalla scala della molla, in modo che l'anello del cuscinetto importato possa ruotare , in modo da misurare il momento di attrito iniziale in cui il cuscinetto dell'anello a spirale viene scaricato attraverso la lettura della scala a molla e la lunghezza della leva. Il momento di attrito iniziale è determinato in anticipo in base al precarico del cuscinetto anello scorrevole. Se non può ancora ruotare, può darsi che il rullo sia bloccato. In questo momento, allentare il bullone fino a quando la manica non può ruotare e quindi serrare il bullone.

(5) Installare la guarnizione del cuscinetto ad anello a fessura di regolazione. Installare la guarnizione di regolazione sulla parte superiore del foro del bullone del gruppo. Lo spessore di ciascun gruppo di piastre di regolazione deve essere uguale. Cuscinetto scorrevole Metti l'anello interno superiore. Al momento, fai attenzione a non spostare il pezzo di regolazione. Il momento di attrito iniziale in precarico può essere verificato con il metodo di leva e l'equilibrio a molla. La svolta effettiva è uguale al prodotto del valore di carico indicato sulla scala della molla e alla distanza verticale dalla scala della molla al centro di svolta. Se la coppia è troppo piccola, smontare il cuscinetto dell'anello scorrevole, se necessario, e elimina alcune piastre di regolazione con lo stesso spessore da ciascun gruppo di piastre di regolazione. Questo programma può essere ripetuto più volte fino a quando il precarico appropriato non viene ottenuto dal cuscinetto a splewing scorrevole.

Spero che l'introduzione di questo articolo ti aiuterà a capire il cuscinetto dell'anello. La nostra azienda è specializzata nella produzione di tutti i tipi di cuscinetti ad anello. Se hai bisogno di cuscinetto ad anello di soldatura, contattaci
