Come installare correttamente il supporto per le luci?

Descrizione del prodotto

Cuscinetti da splewing sono ampiamente usati in Macchinari ingegneristici, macchinari a porte, metallurgia, protezione ambientale e altri settori. Possono sopportare la forza assiale, la forza radiale e il momento di ribaltamento allo stesso tempo, con struttura compatta e prestazioni affidabili. I principali tipi di struttura sono palla da contatto a quattro punti a fila singola genere, palla a doppia fila genere, Roller incrociato tipo e rullo a tre file genere.

Xuzhou Wandaslewing Custeing Technology Department

dà i seguenti suggerimenti.

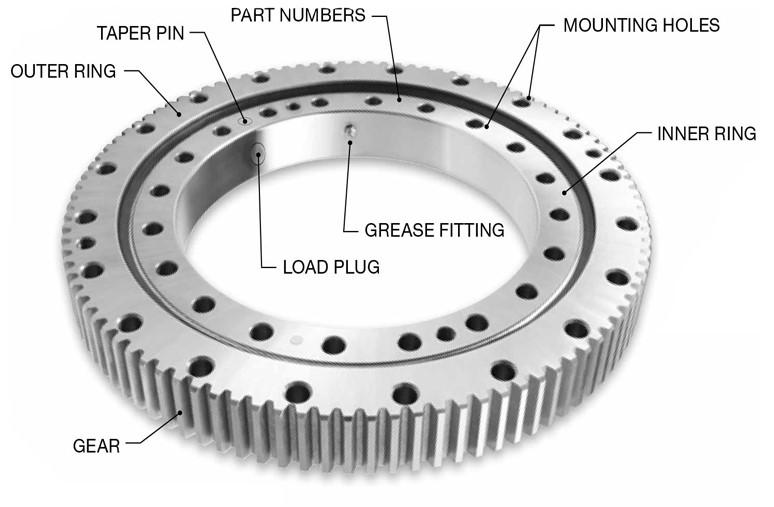

Identificazione

1. Etichetta:

L'etichetta è posizionata sull'anello esterno o sul foro interno dell'anello interno del cuscinetto alene

Si trova sull'anello interno dell'anello esterno o sull'anello interno del cuscinetto a rotelle e indica il tipo, il numero di prodotto, il produttore, ecc. Del cuscinetto a rotelle.

1. Segno:

La cinghia morbida a cinghia morbida per la cinghia morbida del cuscinetto è contrassegnata con "s " e colpisce sulla superficie di base di non installazione (se c'è una spina, è posizionata sul foro di taglio). La cintura morbida deve essere collocata in Area di carico costante di non conformità durante l'installazione.

I tre denti con il salto più grande dell'ingranaggio ad anello sono contrassegnati da vernice rossa o verde. Regolare lo spazio tra il lato dente del pignone e l'ingranaggio durante l'installazione.

Passaggi di installazione

1. Prima dell'installazione:

(1) Conferma che i cuscinetti a slewing installati siano coerenti con i requisiti sull'ordine del contratto.

(2) Conferma di aver ricevuto l'anello da lucentezza durante il trasporto senza essere danneggiato, influenzando le prestazioni.

(3) Conferma che il buco dell'olio corrisponda al metodo di rifornimento dell'host.

(4) Assicurarsi che l'installazione di cuscinetti a luci non causino fattori non sicuri.

2. Requisiti di staffa di installazione

(1) La superficie di base di installazione del cuscinetto a lucentezza e la piattaforma di installazione devono essere pulite per evitare che i detriti e le scorie di saldatura influiscano sull'accuratezza dell'installazione.

(2) La staffa di montaggio deve avere una rigidità sufficiente per impedire al cuscinetto a luci di deformarsi e influire sulle sue prestazioni.

(3) Dopo la saldatura della staffa di montaggio, è necessario eseguire il trattamento del calore di sollecitazione interno e il piano dovrebbe essere lavorato.

(4) La deviazione dell'aereo può solo diminuire o aumentare gradualmente e non è permesso di cadere o aumentare improvvisamente per evitare il carico di picco.

3. Installazione

(1) Appendi il cuscinetto a lucentezza in orizzontale sul cuscinetto della manica e usa un indicatore del sentimento per verificare il contatto tra il piano del cuscinetto a spilla e la superficie di montaggio del cuscinetto alene. Se c'è uno spazio, utilizzare un appiattimento per impedire la deformazione del cuscinetto dopo che i bulloni sono stati serrati.

(2) Durante l'installazione, la cinghia morbida spenta la slewing deve essere collocata in un'area non carica o in un'area di carico non costante.

(3) Regolare il meshing degli ingranaggi per garantire che il gioco di meshing nel punto più alto del rimbalzo degli ingranaggi ad anello grande (tre denti contrassegnati con vernice rossa o verde) soddisfi i requisiti di precisione del design.

(4) I bulloni di montaggio del cuscinetto a lucentezza dovrebbero essere bulloni ad alta resistenza, il grado di resistenza in base ai requisiti di progettazione.

(5) La rondella del bullone di montaggio dovrebbe essere una rondella piatta finita e temperata. Non utilizzare le rondelle primaverili.

(6) Il bullone di montaggio dovrebbe avere una forza di pretesa sufficiente per essere 0,7 volte il limite di snervamento del materiale del bullone. Utilizzare una chiave di coppia durante l'installazione.

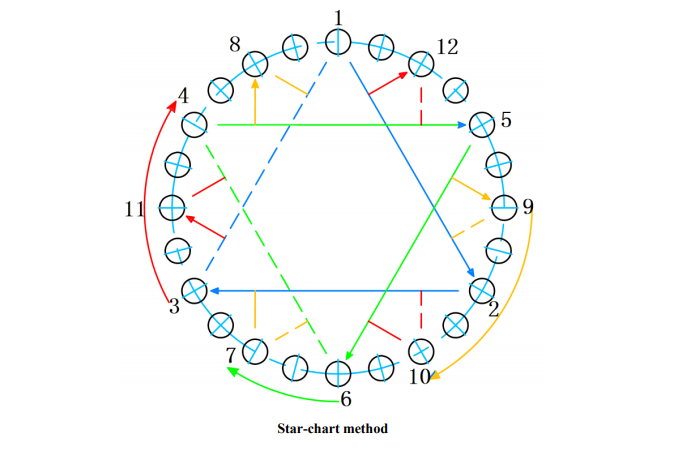

(7) Il serraggio dei bulloni di montaggio deve essere eseguito simmetricamente e continuamente nella direzione di 180 ° fino a quando tutti i bulloni non sono serrati. Assicurarsi che i bulloni sulla circonferenza abbiano lo stesso precarico.

4. Dopo il reinsediamento

(1) Controllare se gli ingranaggi interferiscono.

(2) Verificare se i bulloni sono serrati.

(3) Determinare se l'operazione è normale.
